振动筛

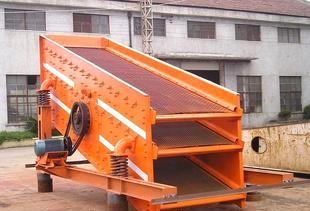

       振动筛是一种应用于矿山、冶金、煤炭、电力、建材、耐火材料等行业大块状物料及中小颗粒物料的筛分设备。以冶金行业用途尤为广泛，是高炉槽下、焦化厂、选矿厂常用的筛分机械。ZSG系列高效矿用振动筛采用节能振动电机作振动源，橡胶弹簧支撑并隔振，处理量大，筛分效率高，筛网有较大的安装倾角,拼块组装筛板，更换方便，使用寿命长。

振动筛特点：

(1)体积小，筛分能力大；
(2)重量轻，便于安装及工艺布置；
(3)能耗少，可节约大量能源；
(4)价格低，备件量极少：
(5)结构简单，造型美观；
(6)筛网由小块拼装，且更换极为简便。

振动筛组件及工作原理

矿用振动筛有筛箱、振动电机、减振系统及底架等组成。筛箱由筛框、筛板、衬板等组成。筛机侧板采用钢板制作而成，侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接，结构合理，坚固耐用。
       振动筛采用振动电机做为激振源，调节振动电机激振力的大小，可以改变筛机的振幅。减振系统有橡胶弹簧、支承座等组成。本厂振动筛振动电机安装方式可分为上振式和侧振式，减振装置安装方式可分为座式或吊挂式。还可以根据用户需要进行设计制造。

      振动筛是利用振动电机或普通电机外拖动或自振源驱动，使筛体沿激振力方向作周期性往复振动，物料在筛面上沿直线方向作抛物线运动，从而达到筛分目的。振动筛工作时，由激振器产生的激振力通过筛箱传递给筛箱内的筛面上，因激振器产生的激振力为纵向力，迫使筛箱带动筛网面作纵向前后位移，在一定条件下，筛网面上的物料因受激振力作用而被向前抛起，落下时小于筛孔的物料则透筛而落到下层，物料在筛网面上的运动轨迹为抛物运动，由于这样周而复始的物料运动，物料从入料端落入筛箱后，迅速前进、松散、透筛，完成筛分作业。
